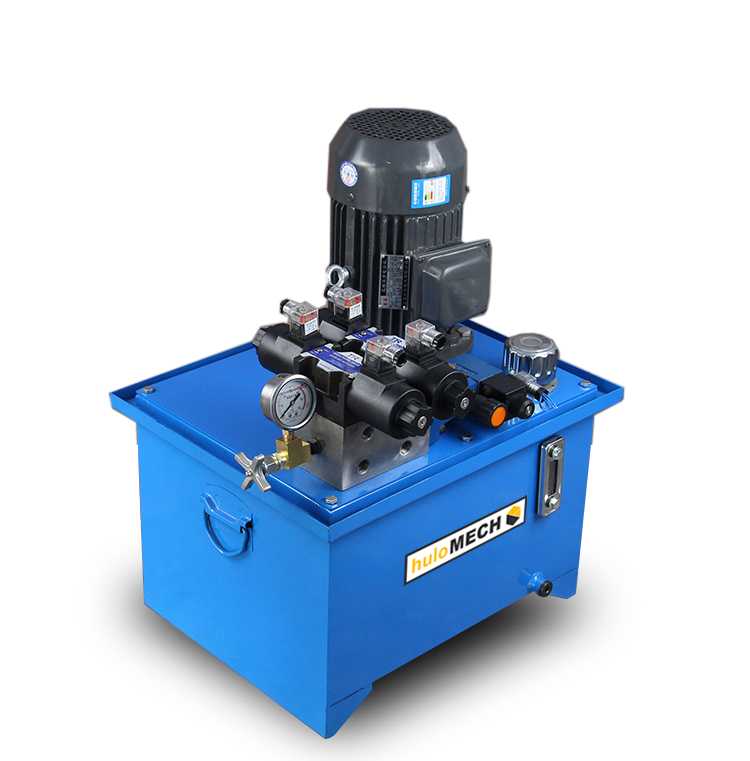

Một bộ phận không thể thiếu của trạm nguồn thủy lực đó chính là động cơ điện hoặc động cơ đốt trong để lai bơm thủy lực.
Để chọn được động cơ phù hợp ta phải dựa vào công suất động cơ, momen xoắn, tốc độ quay để đưa ra phương án phù hợp và tích kiệm nhất.
1. So sánh của các cơ cấu dẫn động trong trạm nguồn thủy lực
Đối với động cơ đốt trong thì momen xoắn của nó tạo ra đều hơn kể cả chạy với tốc độ cao hay tốc độ thấp, phù hợp tích hợp trên các dòng xe tự hành, xe chuyên dụng không có nguồn điện lưới
Động cơ điện thì khi khởi động thì sẽ tạo ra momen xoắn lớn hơn so với momen xoắn danh nghĩa của nó đồng nghĩa với đó là dòng điện khởi động của nó sẽ cao hơn so với khi vận hành thường sẽ cao hơn 1,5 lần. Chính vì vậy nó thường được ứng dụng trong các nhà máy các cơ sở có sẵn nguồn điện lưới.
2. Chọn động cơ cho trạm nguồn thủy lực
Theo nguyên tắc thông thường, định mức công suất của động cơ đốt trong để cung cấp cho bơm thủy lực sẽ phải gấp 2 lần công suất động cơ điện phù hợp với hệ thống
Tuy nhiên, chi phí điện năng bỏ ra sẽ vượt xa chính chi phí mua động cơ điện đó, chính vì vậy ta cần chọn động cơ có công suất và kích thước phù hợp tránh lãng phí năng lượng
Trong một số trường hợp với hệ thống hoạt động với nhiều công đoạn khác nhau thì sẽ có dải áp suất khác nhau chính vì vậy ta cần chọn động cơ có đủ momen xoắn và công suất để hoạt động ở áp suất cao nhất của hệ thống
3. Cách tính chọn động cơ điện cho trạm nguồn thủy lực
Trước khi chọn động cơ điện cho hệ thống thủy lực thì chúng ta cần có thông số đầu ra của hệ thống thủy lực. Vì vậy ở đây chúng ta cần các thông số về áp suất làm việc cao nhất của hệ thống, lưu lượng lớn nhất của bơm thủy lực.
Từ những thông số áp suất và lưu lượng thì áp dụng công thức để tính ra công suất thủy lực của hệ thống cần được đáp ứng
N=PxQ/612
Trong đó:
N: Công suất thủy lực (KW)
P: Áp suất làm việc (bar)
Q: Lưu lượng hệ thống (l/ph)
Từ công suất thủy lực đã tính được thì ta có thể tính ra công suất của động cơ điện theo công thức kinh nghiệm sau:
Nđc = 1,3xN
Trong đó:
Nđc: Công suất động cơ điện (KW)
N: Công suất thủy lực (KW)
4. Ví dụ cách tính công suất động cơ điện cho trạm nguồn thủy lực
Đầu bài: áp suất hệ thống cần đạt 160 bar, bơm thủy lực có lưu lượng riêng là 16cc. Tính chọn động cơ điện để hệ thống hoạt động ổn định
Từ đầu bài ta xác định dc áp suất và lưu lượng riêng của bơm. ở đây ta cần tính ra lưu lượng của hệ thống như sau:
Q= Vdx n
Q= (16×1500)/1000
Q= 24(l/ph)
Trong đó:
Q: Lưu lượng hệ thống (l/ph)
Vd: lưu lượng riêng của bơm (l/vg)
N: số vòng quay động cơ điện (vg/ph)
Từ đây ta tính được công suất thủy lực của hệ thống:
N= PxQ/612
N= (160×24)/612
N= 6,2 (KW)
Sau khi tính được công suất thủy lực thì ta tính tiếp ra công suất động cơ điện cần thiết cung cấp cho hệ thống:
Nđc = 1,3x N
Nđc = 1,3×6,2= 8,06 (KW)
Chọn theo catalogue động cơ điện thì không có động cơ 8KW vì vậy ta chọn động cơ 11KW cho hệ thống thủy lực.
