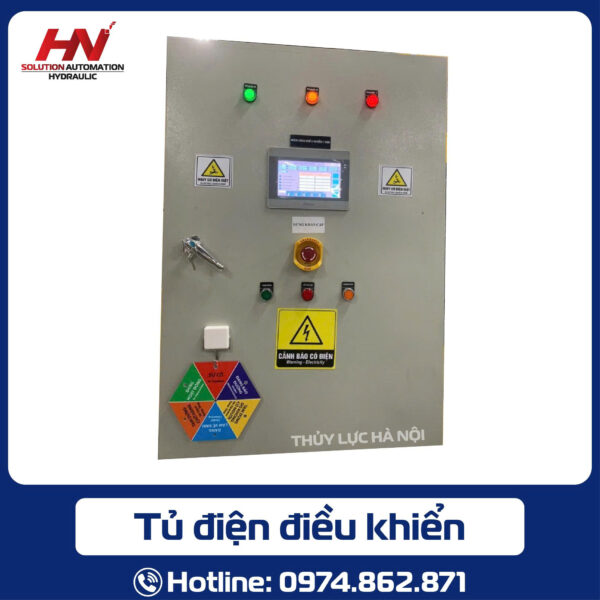

Tủ Điện Điều Khiển

Tủ điều khiển là gì?

Tủ điều khiển là loại tủ điện được thiết kế để tự động hóa và giám sát hoạt động của các thiết bị, máy móc trong một hệ thống cụ thể như động cơ, máy bơm, quạt, hay các dây chuyền sản xuất phức tạp. Thay vì phải vận hành thủ công, tủ điều khiển sử dụng các thiết bị thông minh như PLC, màn hình HMI, biến tần và hệ thống cảm biến để thực hiện các chức năng tự động hóa một cách chính xác.

Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội hiểu rằng mỗi hệ thống sản xuất đều có đặc thù riêng, do đó chúng tôi luôn chú trọng vào việc tích hợp các công nghệ hiện đại nhất để đảm bảo tủ điện vận hành ổn định và hiệu quả.

So sánh tủ điện điều khiển với tủ điện phân phối

Nhiều người thường nhầm lẫn giữa tủ điện điều khiển và tủ điện phân phối. Tuy nhiên, hai loại tủ này có chức năng và cấu tạo rất khác biệt:

• Về chức năng: Tủ điện phân phối (DB) chịu trách nhiệm chính trong việc phân phối điện năng và bảo vệ mạch tải khỏi các sự cố quá tải, ngắn mạch thông qua cầu chì hoặc aptomat. Trong khi đó, tủ điện điều khiển tập trung vào việc điều hành hoạt động và quy trình tự động hóa của thiết bị, chẳng hạn như điều khiển đóng mở động cơ dựa trên tín hiệu từ cảm biến,.
• Về chế độ vận hành: Tủ phân phối thường thực hiện đóng/ngắt nguồn thủ công, còn tủ điều khiển có khả năng hoạt động hoàn toàn tự động hoặc bán tự động theo chương trình đã lập sẵn.
• Về thành phần cấu tạo: Tủ phân phối chủ yếu gồm các thiết bị đóng cắt bảo vệ như ACB, MCCB mà không có bộ xử lý trung tâm. Ngược lại, tủ điều khiển chứa các phần tử điện tử tinh vi như PLC, bộ nguồn 24V, biến tần và giao diện người-máy HMI.

Cấu tạo chi tiết của tủ điện điều khiển công nghiệp

Cấu tạo của một tủ điện điều khiển tiêu chuẩn tại Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội bao gồm các thành phần chính sau:

1. Vỏ tủ điện: Được chế tạo từ thép mạ kẽm hoặc inox bền bỉ, giúp bảo vệ các thiết bị bên trong khỏi tác động của môi trường.
2. Thiết bị đóng cắt (Aptomat/MCCB/MCB): Đóng vai trò làm cầu dao tổng hoặc nhánh, bảo vệ mạch điện khỏi các hiện tượng quá dòng hoặc ngắn mạch.
3. Thiết bị điều khiển trung tâm (PLC): Đây là “linh hồn” của tủ điện, có nhiệm vụ xử lý các logic toán học và điều khiển hệ thống theo chương trình lập sẵn.
4. Biến tần (VFD) và Khởi động mềm: Giúp điều khiển tốc độ và mô-men xoắn của động cơ, từ đó tiết kiệm năng lượng và giảm sốc cơ học cho hệ thống.
5. Contactor (Khởi động từ) và Rơ le: Thực hiện việc đóng ngắt điện động lực và bảo vệ quá tải cho motor,.
6. Màn hình HMI: Giao diện giúp người vận hành dễ dàng theo dõi trạng thái hệ thống và can thiệp bằng tay khi cần thiết.
7. Hệ thống phụ trợ: Bao gồm bộ nguồn 24V cấp cho mạch điều khiển, các đèn tín hiệu, nút nhấn dừng khẩn cấp, cầu đấu dây và thanh cái (busbar),.

Hệ thống tủ điện điều khiển theo ứng dụng thực tế

Tùy vào nhu cầu cụ thể của từng ngành nghề, Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội sẽ thiết kế các loại tủ điều khiển chuyên dụng:

Tủ điện điều khiển trạm bơm

Loại tủ này thường phối hợp PLC với các cảm biến mực nước, áp suất và lưu lượng để tự động bật/tắt bơm. Hệ thống cũng tích hợp biến tần để tối ưu hóa áp lực đường ống và bảo vệ bơm khỏi các sự cố như khô nước hay ngược pha.

Tủ điện điều khiển hệ thống HVAC

Trong các tòa nhà hoặc phòng sạch, tủ điều khiển HVAC điều phối hoạt động của Chiller, AHU, quạt gió và các van điều tiết. Tủ giúp ổn định nhiệt độ, độ ẩm và áp suất phòng thông qua việc điều chỉnh tốc độ quạt bằng biến tần.

Tủ điện điều khiển xử lý nước

Tại các trạm xử lý nước thải, tủ điều khiển giám sát quy trình thông qua các cảm biến pH, DO, TSS. PLC sẽ tự động điều chỉnh lưu lượng bơm hóa chất hoặc chuyển đổi bơm luân phiên dựa trên tín hiệu thực tế, giúp giảm thiểu sự can thiệp của con người.

Tủ điện trong sản xuất công nghiệp

Đây là các dòng tủ PLC/HMI điều khiển dây chuyền máy đóng gói, băng tải hoặc robot. Chúng thường được trang bị khả năng kết nối SCADA để giám sát từ xa và dễ dàng mở rộng khi doanh nghiệp muốn tăng công suất sản xuất.

Tiêu chuẩn kỹ thuật và an toàn áp dụng

Việc thiết kế tủ điện tại Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội luôn tuân thủ các tiêu chuẩn quốc tế để đảm bảo độ bền và an toàn tuyệt đối:

• IEC 61439: Tiêu chuẩn chung cho tổ hợp đóng cắt và điều khiển hạ thế.
• IEC 60204-1: Yêu cầu về an toàn điện cho máy móc công nghiệp.
• IEC 60529 (IP): Xếp hạng khả năng chống bụi và nước của vỏ tủ.
• IEC 61000 (EMC): Tiêu chuẩn về tương thích điện từ, cực kỳ quan trọng đối với các mạch điều khiển PLC nhạy cảm.

Với kinh nghiệm dày dặn và đội ngũ kỹ sư tâm huyết, chúng tôi cam kết mang đến những sản phẩm không chỉ hoạt động ổn định mà còn tối ưu về chi phí đầu tư cho Quý khách hàng.
