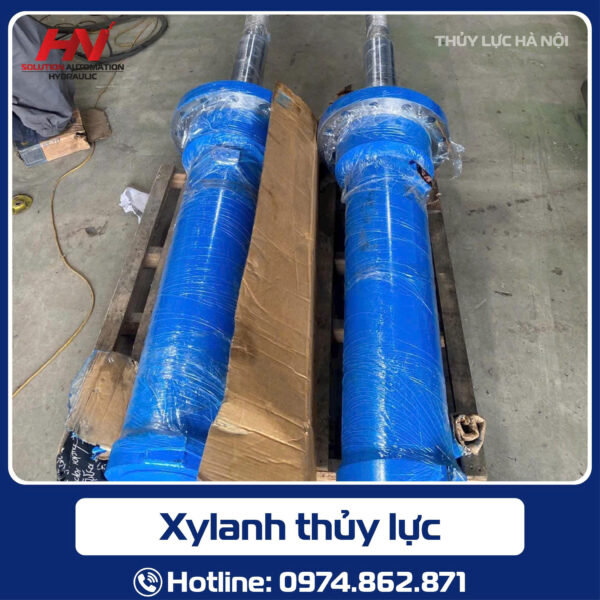

Xy Lanh Thủy Lực

Trong các hệ thống máy móc công nghiệp hiện đại, xi lanh thủy lực đóng vai trò là “cơ bắp”, thực hiện những nhiệm vụ nặng nhọc nhất để vận hành thiết bị. Để tối ưu hóa hiệu suất làm việc, việc hiểu rõ đặc điểm và cách vận hành của thiết bị này là vô cùng cần thiết. Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội tự hào là đơn vị cung cấp các giải pháp chuyên sâu về thiết bị thủy lực, giúp khách hàng nắm vững kiến thức và lựa chọn sản phẩm phù hợp.

Hotline: 0974.862.871

Zalo: 0964.228.515

Contact Now

Mô tả

1. Xi lanh thủy lực là gì?

Xi lanh thủy lực (tên tiếng Anh là hydraulic cylinder), hay còn được gọi là ben dầu, ben thủy lực, là một bộ phận chính của cơ cấu truyền động trong hệ thống thủy lực khép kín,. Cùng với các thiết bị khác như bơm thủy lực, van, motor và ống dẫn, xi lanh tạo nên một hệ thống làm việc hoàn chỉnh.

Chức năng cốt lõi của xi lanh thủy lực là chuyển đổi năng lượng của dầu hoặc chất lỏng thủy lực thành động năng để tạo ra lực ở đầu cần. Nhờ đó, thiết bị có thể thực hiện các thao tác cơ khí như: nén, ép, đẩy, kéo, nghiền hoặc nâng hạ các vật thể có trọng tải lớn.

2. Cấu tạo chi tiết của xi lanh thủy lực

Một ống xi lanh thủy lực được cấu thành từ nhiều bộ phận cơ khí chính xác, đảm bảo khả năng chịu áp suất cực cao. Theo Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội, việc hiểu rõ cấu tạo sẽ giúp người dùng vận hành hiệu quả và hạn chế sự cố.

Ống xi lanh (Thùng xi lanh): Có dạng hình trụ tròn liền mạch, nhiệm vụ chính là chứa piston và giữ áp suất. Bề mặt bên trong được mài nhẵn mịn (độ hoàn thiện từ 4 – 16 microinch) để giảm ma sát.
Pít tông (Piston): Đây là bộ phận phân tách các vùng áp lực bên trong ống xi lanh. Piston được nối với thanh piston thông qua bu lông và sự chênh lệch áp suất giữa hai bên piston sẽ khiến nó di chuyển,.
Thanh piston (Piston rod): Thường làm bằng thép mạ crom để đảm bảo độ cứng và chống ăn mòn. Nó kết nối piston với thiết bị bên ngoài để truyền lực.
Đầu và đế xi lanh: Đế (nắp) được gắn ở một đầu bằng bu lông hoặc hàn xì để đóng kín buồng áp suất. Đầu xi lanh (cylinder head) nằm ở phía còn lại, thường chứa các vòng đệm niêm phong.
Con dấu (Seal) và O-ring: Đây là bộ phận ngăn chặn sự rò rỉ dầu. Chất liệu của seal (như Elastomer hay Fluorocarbon viton) quyết định khả năng chịu nhiệt và áp suất của thiết bị.
Các thành phần khác: Bao gồm bạc đạn, vít khóa, tấm bích và các đầu nối.

3. Nguyên lý hoạt động của ben thủy lực

Về cơ bản, ben thủy lực hoạt động dựa trên nguyên lý truyền lực qua chất lỏng không nén được (thường là dầu hoặc nhớt). Khi lực được áp dụng tại một điểm, nó sẽ được chất lỏng truyền đến điểm khác một cách nguyên vẹn.

Hệ thống 1 xi lanh: Bơm thủy lực đưa dầu vào van phân phối rồi vào trong xi lanh. Áp suất dầu đẩy piston di chuyển, biến năng lượng thủy lực thành động năng.
Hệ thống 2 xi lanh: Hai piston được kết nối qua ống dẫn dầu. Khi tác động lực lên piston thứ nhất, lực này truyền qua dầu (vốn không nén được) tạo ra một lực rất lớn ở piston thứ hai để thực hiện nhiệm vụ.

4. Phân loại xi lanh thủy lực phổ biến

Để đáp ứng nhu cầu đa dạng trong công nghiệp, xi lanh thủy lực được phân loại theo nhiều tiêu chí khác nhau:

4.1. Theo chiều tác động lực

Xi lanh 1 chiều: Lực tác động chỉ sinh ra từ một phía (có một lỗ cấp dầu). Piston thường hồi về vị trí cũ nhờ lò xo hoặc ngoại lực.
Xi lanh 2 chiều: Có hai lỗ cấp dầu, cho phép tạo lực ở cả hai chiều tiến và lùi. Loại này phổ biến hơn và cần van phân phối đảo chiều để vận hành.

4.2. Theo kết cấu lắp ghép

Kết cấu hàn: Đầu xi lanh được hàn trực tiếp với ống, tạo sự chắc chắn cho các máy móc hạng nặng, xe cơ giới.
Ghép gu-rông (Tie-rod): Sử dụng 4 thanh thép (gu-rông) để giữ cố định hai đầu nắp xi lanh. Loại này dễ tháo lắp, bảo trì, thường dùng trong các dây chuyền sản xuất.

4.3. Theo số tầng và trọng lượng

Xi lanh nhiều tầng (2 tầng, 3 tầng): Thiết kế xếp chồng giúp kéo dài hành trình làm việc trong khi vẫn giữ được kích thước nhỏ gọn khi thu lại.
Theo tải trọng: Phổ biến là các loại 5 tấn, 20 tấn, 50 tấn tùy thuộc vào yêu cầu nâng hạ của công việc cụ thể.

5. Ưu điểm và nhược điểm khi sử dụng ben thủy lực

Ưu điểm,:

Khả năng tạo ra lực tác động cực mạnh và nhanh, phù hợp cho hệ thống công suất lớn.
Cấu tạo đơn giản, dễ lắp đặt và sửa chữa.
Người dùng dễ dàng kiểm soát sự quá tải bằng van an toàn và theo dõi áp suất qua đồng hồ đo.
Hoạt động bền bỉ trong môi trường khắc nghiệt, độc hại.

Nhược điểm:

Vận tốc di chuyển có thể thay đổi khi phụ tải không ổn định.
Hiệu suất giảm nếu xảy ra tình trạng rò rỉ dầu qua đường ống.
Độ chính xác có thể bị ảnh hưởng khi mới khởi động do nhiệt độ làm thay đổi độ nhớt của dầu.

6. Ứng dụng thực tế của xi lanh thủy lực

Hiện nay, ben thủy lực xuất hiện trong hầu hết các lĩnh vực đời sống và sản xuất:

Công nghiệp chế tạo: Sử dụng trong máy ép thủy lực, máy nén, máy gia công cơ khí, sản xuất giấy và gỗ,.
Giao thông vận tải và xây dựng: Hệ thống nâng hạ thùng xe tải, xe cẩu, máy xúc, máy đào, máy ủi,.
Dịch vụ ô tô: Là bộ phận cốt lõi của cầu nâng rửa xe, giúp nâng hạ xe nhẹ nhàng và an toàn.

7. Hướng dẫn sử dụng xi lanh thủy lực an toàn

Để đảm bảo tuổi thọ thiết bị và an toàn cho người vận hành, Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội khuyến nghị các bước sau:

Chọn tải trọng: Luôn chọn xi lanh có tải trọng lớn hơn ít nhất 20% so với vật cần nâng.
Kiểm tra: Rà soát kỹ các bộ phận, khớp nối, đảm bảo không rò rỉ trước khi vận hành,.
Vị trí đặt: Kích thủy lực phải đặt trên bề mặt phẳng, chắc chắn, chống trượt.
An toàn nhiệt: Tuyệt đối không đặt hệ thống gần nguồn nhiệt cao vì dầu thủy lực rất dễ cháy khi tiếp xúc trực tiếp.

Hy vọng những thông tin trên đã giúp bạn có cái nhìn tổng quan và sâu sắc về xi lanh thủy lực. Nếu bạn đang tìm kiếm những sản phẩm chất lượng và giải pháp tối ưu, hãy liên hệ ngay với chúng tôi.
