Manifold (Đế van thủy lực)

Manifold thủy lực là gì? Chức năng chính trong hệ thống

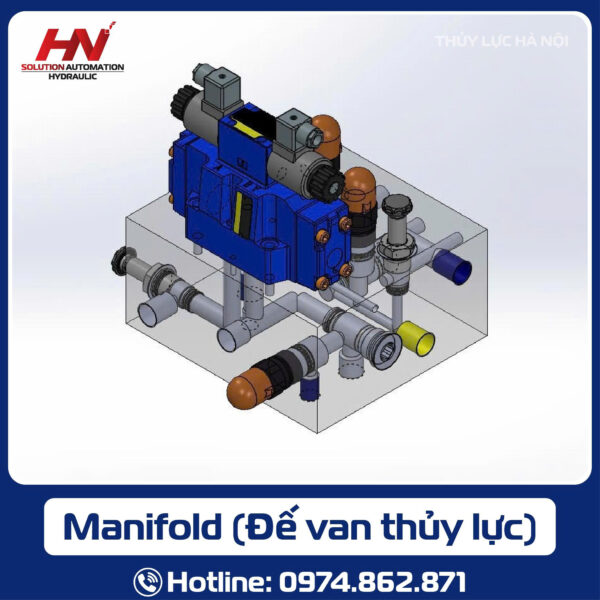

Manifold là một cụm van phân phối thủy lực được lắp đặt tích hợp trong cùng một khối duy nhất. Khối này chứa nhiều thành phần với các chức năng khác nhau, cho phép điều khiển dòng dầu, lưu lượng và áp suất đi qua hệ thống một cách chính xác.

Về mặt vị trí, Manifold thường được lắp đặt ở giữa bơm thủy lực và các bộ truyền động như xy lanh, mô tơ hoặc các thành phần chấp hành khác. Có thể hiểu một cách đơn giản hơn, Manifold là một mạch thủy lực phân phối và điều hành dòng dầu thông qua các van được lắp trực tiếp trên nó để dẫn tới thiết bị đầu cuối.

Chức năng của Manifold được ví như một tủ điều khiển điện của hệ thống thủy lực. Nó cho phép người vận hành có thể kiểm soát hoàn toàn việc đóng ngắt, căn chỉnh áp lực và lưu lượng. Một ví dụ điển hình là trong hệ thống thủy lực của xe xúc hoặc xe ủi, cụm Manifold sẽ thực hiện việc đóng/mở hoặc chuyển hướng dầu đến các xy lanh gầu múc thông qua các tay gạt trong cabin, giúp người điều khiển làm chủ hoạt động của máy theo ý muốn.

Tại sao nên sử dụng Manifold trong hệ thống thủy lực?

Việc ứng dụng Manifold thay vì kết nối các van rời rạc mang lại những lợi ích to lớn về mặt kỹ thuật và kinh tế:

• Tối ưu không gian: Sử dụng cụm Manifold giúp hệ thống trở nên gọn gàng và tiết kiệm không gian lắp đặt đáng kể.
• Tiết kiệm chi phí: Giảm thiểu đáng kể thời gian lắp đặt cũng như vật tư phụ trợ như đầu nối, ống dẫn.
• Hạn chế rủi ro: Thiết kế tích hợp giúp giảm các nguy cơ rò rỉ dầu và tổn thất áp suất trong quá trình vận hành.
• Dễ dàng bảo trì và chẩn đoán: Manifold được xem như một “hộp đen”, giúp việc phân tích và phán đoán sự cố trở nên đơn giản hơn. Việc tích hợp các đầu kiểm tra (Test point) cho phép kết nối nhanh với máy phân tích áp suất, bộ đo hạt bẩn dầu hoặc các thiết bị cảm biến để đưa dữ liệu về hệ thống PLC/HMI.

Nhờ những lợi thế vượt trội này, Manifold ngày nay được phổ dụng rộng rãi trong nhiều lĩnh vực như máy công cụ, công nghiệp hàng hải, xe chuyên dùng, máy xây dựng và máy nông nghiệp.

Phân loại các nhóm Manifold thủy lực phổ biến

Dựa trên cấu tạo và mục đích sử dụng, Manifold thường được chia thành hai nhóm chính: Mono-block (khối cố định) và Modular-block (khối lắp ghép).

1. Nhóm Manifold Mono-block

Đây là cụm van tích hợp cố định số lượng và nhóm van theo thiết kế ban đầu. Nhóm này lại được chia nhỏ thành hai loại:

• Laminar Block: Là một khối gồm nhiều lớp lỗ gắn van được bố trí chồng lên nhau (trên/dưới). Các lớp này được khoan lỗ riêng biệt theo thiết kế yêu cầu và sau đó được hàn chặt lại với nhau. Ưu điểm của loại này là cho phép kết nối các lỗ van chồng chéo phức tạp – điều mà các máy gia công kim loại thông thường không làm được trên một khối nguyên vẹn. Áp suất làm việc của Laminar block có thể lên tới 10.000 psi. Tuy nhiên, nhược điểm lớn nhất là khó hoặc không thể thay đổi mạch khi cần cải tiến hệ thống do các thành phần đã được hàn cố định.
• Metal Block: Được làm từ một thanh thép, nhôm hoặc kim loại dẻo. Các đường thông được khoan trên cùng một mặt phẳng. Các lỗ trên manifold thường được tiện ren để lắp van cartridge hoặc để trơn để nhét các van trụ (được giữ bằng tấm chặn/bích).

2. Nhóm Manifold Modular-block

Nhóm này bao gồm nhiều cụm van khác nhau được thiết kế để có thể tháo lắp và nối tiếp với nhau. Điều này giúp việc tùy chỉnh thiết kế mạch trở nên cực kỳ linh hoạt.

Các cụm van trong hệ thống Modular-block thường được sản xuất bằng nhôm hoặc thép. Giữa các cụm van sẽ có các tấm nối (giúp dẫn dầu giữa các cụm), tấm chia (khóa hoặc cho dòng dầu đi qua) và tấm chêm (kéo dài khối lắp đặt). Lớp cuối cùng thường là một tấm bịt để đóng kín mạch và gá vào bể dầu hoặc bơm. Phía trên của Modular thường được gia công các lỗ tương thích với các dòng van xếp chồng (van Cetop) hoặc van cartridge.

Việc lựa chọn đúng loại Manifold không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn là chìa khóa để nâng cao tuổi thọ cho các thiết bị như bơm và xy lanh.

————
