Trong kỷ nguyên công nghiệp 4.0, hệ thống tự động hóa đóng vai trò then chốt trong việc nâng cao năng suất lao động. Một trong những linh kiện không thể thiếu trong các hệ thống khí nén hiện đại chính là cảm biến xy lanh khí nén. Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội tự hào là đơn vị hàng đầu cung cấp các giải pháp cảm biến toàn diện, giúp doanh nghiệp tối ưu hóa quy trình sản xuất.
Cảm biến xy lanh khí nén là gì và chức năng quan trọng
Cảm biến xy lanh khí nén (pneumatic cylinder sensor), hay còn được gọi là cảm biến hành trình, là một thiết bị điện tử chuyên dụng được thiết kế để phát hiện vị trí của piston bên trong xy lanh. Thiết bị này có khả năng chuyển đổi vị trí cơ học của piston thành tín hiệu điện, từ đó thông báo cho hệ thống điều khiển biết piston đang ở vị trí nào: hành trình đầu, hành trình cuối hay các điểm trung gian.
Việc sử dụng cảm biến mang lại nhiều lợi ích thiết thực cho hệ thống:
- Giám sát vị trí: Xác định chính xác piston đang ở đâu trong suốt quá trình vận hành.
- Điều khiển hành trình: Hỗ trợ hệ thống điều khiển dừng xy lanh hoặc đảo chiều chuyển động tại các điểm đã thiết lập.
- Truyền tín hiệu: Cung cấp dữ liệu đầu vào cho PLC hoặc các bộ điều khiển thông minh khác.
- Tăng cường hiệu suất và an toàn: Giúp hệ thống hoạt động chính xác, giảm tiêu thụ năng lượng và ngăn ngừa các sự cố hỏng hóc do va chạm cơ học không kiểm soát.
Cấu tạo và nguyên lý hoạt động của các loại cảm biến phổ biến
Hiện nay, có hai dòng cảm biến chính được ứng dụng rộng rãi là cảm biến từ và cảm biến tiệm cận.

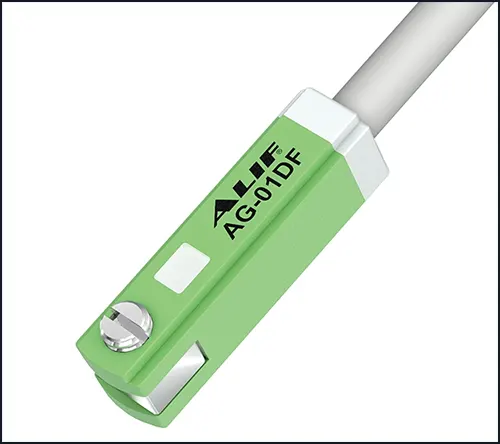

1. Cảm biến từ (Magnetic Sensor)
Loại cảm biến này hoạt động dựa trên sự tương tác với nam châm vĩnh cửu được gắn trực tiếp trên piston của xy lanh.
- Cấu tạo: Bao gồm lõi ferit để tập trung từ trường, cuộn dây quấn quanh lõi để tạo dòng điện cảm ứng, mạch điện tử xử lý tín hiệu và vỏ bảo vệ chắc chắn bằng nhựa hoặc kim loại.
- Nguyên lý: Khi piston di chuyển, nam châm đi theo làm thay đổi từ trường xung quanh cảm biến. Sự thay đổi này tạo ra dòng điện cảm ứng trong cuộn dây, được mạch điện tử khuếch đại thành tín hiệu đầu ra (analog hoặc digital).
2. Cảm biến tiệm cận (Proximity Sensor)
Cảm biến tiệm cận thường được dùng để phát hiện sự hiện diện của piston mà không cần tiếp xúc trực tiếp.
- Cấu tạo: Gồm bộ phát sóng (điện từ, điện dung hoặc siêu âm), bộ thu sóng, mạch xử lý và ngõ ra tín hiệu.
- Nguyên lý: Bộ phát liên tục phát ra các sóng điện từ. Khi piston đi vào vùng cảm nhận, sóng bị phản xạ lại và được bộ thu nhận diện. Nếu tín hiệu phản hồi đạt ngưỡng quy định, cảm biến sẽ chuyển trạng thái (ví dụ từ OFF sang ON) để báo hiệu.
Các dòng công nghệ cảm biến xy lanh thường gặp
Tùy vào yêu cầu về độ chính xác và môi trường làm việc, người dùng có thể lựa chọn một trong bốn loại công nghệ sau:

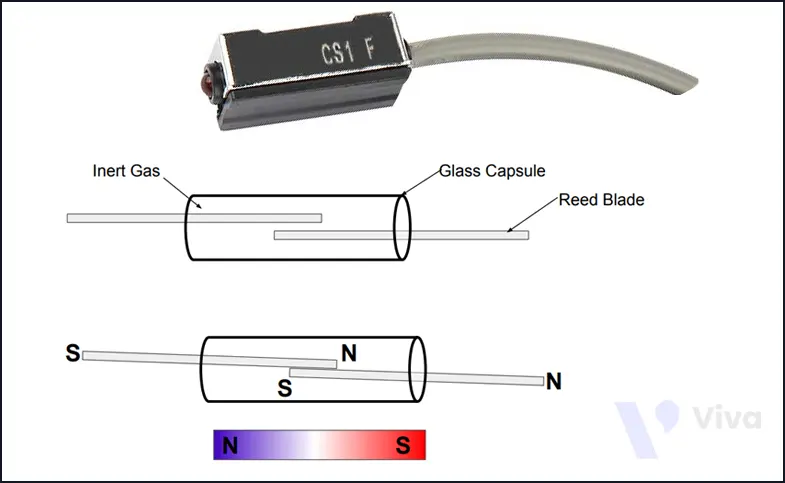

- Cảm biến Reed Switch: Sử dụng hai lá kim loại trong ống thủy tinh kín. Khi có từ trường, chúng hút nhau để đóng mạch. Loại này có ưu điểm là rẻ, nhỏ gọn nhưng độ bền cơ học không cao và tốc độ phản hồi chậm.
- Cảm biến Hall: Hoạt động dựa trên hiệu ứng Hall để tạo ra điện áp khi có từ trường tác động. Loại này có tuổi thọ cao, phản hồi nhanh, thường dùng để kiểm soát tốc độ và vị trí chính xác của piston.

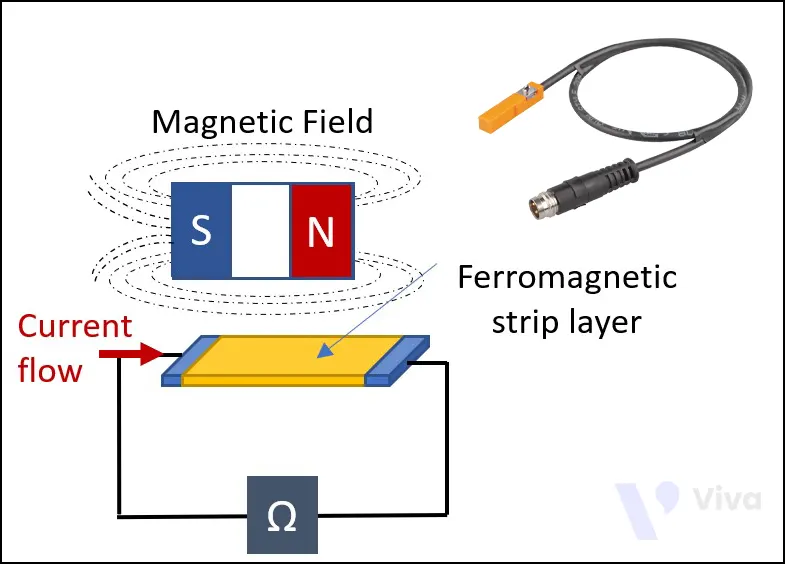

- Cảm biến AMR (Anisotropic Magnetoresistive): Sử dụng vật liệu có điện trở thay đổi theo hướng từ trường. Nó có độ nhạy cao hơn cảm biến Hall, kích thước rất nhỏ gọn, phù hợp cho các ứng dụng yêu cầu độ chính xác cao.
- Cảm biến GMR (Giant Magnetoresistive): Đây là dòng cảm biến cao cấp nhất với độ nhạy cực cao nhờ hiệu ứng từ trở khổng lồ. Tuy giá thành cao nhưng nó là lựa chọn số một cho các hệ thống yêu cầu sự tinh vi tuyệt đối.
Vị trí và lưu ý quan trọng khi lắp đặt cảm biến
Lắp đặt đúng vị trí quyết định đến độ tin cậy của tín hiệu truyền về hệ thống điều khiển. Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội khuyến nghị các vị trí lắp đặt phổ biến sau:
- Hai đầu xy lanh: Để xác định điểm đầu và điểm cuối hành trình.
- Dọc thân xy lanh: Để bắt tín hiệu tại nhiều điểm khác nhau trong quá trình piston di chuyển.
- Trên nắp xy lanh: Giải pháp tiết kiệm không gian cho một số dòng xy lanh đặc thù.
Các lưu ý kỹ thuật khi lắp đặt:
- Cần căn chỉnh cảm biến chính xác với vị trí piston để tránh sai lệch tín hiệu.
- Cố định cảm biến chắc chắn trên thân xy lanh để chịu được rung động khi máy vận hành.
- Sử dụng các biện pháp bảo vệ nếu môi trường có nhiều bụi bẩn, nước hoặc hóa chất.
Kinh nghiệm lựa chọn cảm biến xy lanh phù hợp
Việc lựa chọn đúng cảm biến không chỉ giúp hệ thống chạy ổn định mà còn tiết kiệm chi phí bảo trì. Bạn nên xem xét các yếu tố:
- Yêu cầu ứng dụng: Nếu cần tốc độ cao và chính xác, hãy chọn cảm biến tiệm cận hoặc cảm biến Hall. Nếu chỉ cần kiểm soát hành trình đơn giản với ngân sách hạn hẹp, cảm biến từ là lựa chọn hợp lý.
- Thông số kỹ thuật: Chú ý đến khoảng cách phát hiện, điện áp hoạt động (tương thích với PLC), tần số đáp ứng và kiểu đầu ra (PNP, NPN hoặc Analog).
- Môi trường làm việc: Xem xét nhiệt độ, độ ẩm và khả năng chịu va đập tại nơi lắp đặt.
- Thương hiệu uy tín: Lựa chọn các hãng lớn để đảm bảo chất lượng và chính sách bảo hành tốt.
Các thương hiệu cảm biến xy lanh khí nén hàng đầu
Hiện nay trên thị trường có rất nhiều hãng sản xuất, nổi bật nhất phải kể đến:
- SMC (Nhật Bản): Đứng đầu thế giới với các dòng D-A93, D-M9 có độ bền vượt trội và đa dạng chủng loại.
- Festo (Đức): Nổi tiếng với tiêu chuẩn chất lượng khắt khe, dòng SMT và SME của Festo luôn mang lại sự tin cậy tuyệt đối.
- AirTAC (Đài Loan): Giải pháp kinh tế với giá thành cạnh tranh, dòng CS1 rất phổ biến và dễ tìm thay thế.
- Parker (Mỹ): Chuyên cho các ứng dụng khắt khe, chịu được môi trường khắc nghiệt với dòng P1D, GDC.
- CKD (Nhật Bản): Kết hợp hoàn hảo giữa hiệu suất và giá thành, tiêu biểu là dòng M2V và T0H có đèn báo trạng thái.
Địa chỉ cung cấp cảm biến xy lanh khí nén uy tín tại Hà Nội
Nếu bạn đang tìm kiếm một đối tác tin cậy cung cấp các giải pháp tự động hóa, Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội chính là địa chỉ dành cho bạn. Chúng tôi cam kết mang đến những sản phẩm chính hãng 100% từ các thương hiệu lớn như SMC, Festo, AirTAC, Parker… với đầy đủ giấy tờ CO, CQ.
Với đội ngũ kỹ thuật viên giàu kinh nghiệm, chúng tôi không chỉ bán sản phẩm mà còn tư vấn giải pháp tối ưu nhất cho hệ thống của bạn, đảm bảo hiệu quả vận hành cao nhất và tiết kiệm chi phí đầu tư.
