Trong thực tế thi công và bảo trì hệ thống cấp nước, việc hiểu đúng sơ đồ tủ điện điều khiển máy bơm nước là yếu tố then chốt giúp kỹ thuật viên thao tác an toàn và chính xác. Tuy nhiên, không ít người vẫn nhầm lẫn giữa mạch lực và mạch điều khiển, hoặc hiểu sai chức năng thiết bị trên sơ đồ. Nhằm hỗ trợ khách hàng và các kỹ thuật viên, Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội cung cấp bài viết hướng dẫn chi tiết cách đọc sơ đồ đúng kỹ thuật, kết hợp kiểm tra thực tế để vận hành hiệu quả và giảm thiểu rủi ro điện.
1. Các thành phần cơ bản trong sơ đồ tủ điện máy bơm nước
Để đọc hiểu một bản vẽ kỹ thuật, trước tiên bạn cần nắm rõ các khí cụ điện thường xuất hiện. Theo các chuyên gia tại Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội, mỗi thiết bị đều có ký hiệu và vai trò riêng biệt:
- Aptomat (CB): Đây là thiết bị ngắt mạch tự động, bảo vệ mạch điện chính khỏi quá dòng và ngắn mạch. Trong sơ đồ, nó thường được ký hiệu là QF hoặc CB, đặt ngay sau nguồn cấp.
- Contactor (Khởi động từ): Được ký hiệu là K hoặc KM, đây là thiết bị điều khiển dòng điện chính cấp vào động cơ. Nó hoạt động dựa trên cuộn hút điện áp từ mạch điều khiển để đóng ngắt mạch lực.
- Rơle nhiệt (Overload Relay): Thường đặt sau contactor trong mạch lực, ký hiệu là OL hoặc F. Thiết bị này có vai trò ngắt tín hiệu điều khiển khi động cơ bị kẹt hoặc quá tải, bảo vệ máy bơm khỏi hư hại.
- Timer (Rơle thời gian): Ký hiệu là KT hoặc T, dùng để điều khiển thời gian đóng/ngắt, thường thấy trong các sơ đồ chạy luân phiên hai máy bơm hoặc tạo trễ khi khởi động.
- Thiết bị ngoại vi: Bao gồm đèn báo (H) và nút nhấn (S). Chúng giúp người vận hành theo dõi trạng thái bơm (chạy, dừng, lỗi) và thao tác điều khiển trực tiếp trên mặt tủ.
2. Quy ước ký hiệu và cách phân biệt các loại mạch điện
Việc hiểu rõ hệ thống ký hiệu chuẩn hóa quốc tế IEC là bước đầu tiên để đọc đúng sơ đồ. Một số ký hiệu phổ biến mà bạn cần ghi nhớ bao gồm: QF (Aptomat), KM (Contactor), OL (Rơle nhiệt), T (Timer), M (Động cơ) và S (Nút nhấn).
Bên cạnh đó, Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội nhấn mạnh việc phân biệt giữa mạch lực và mạch điều khiển:
- Mạch lực: Là phần dẫn dòng điện chính (thường có công suất lớn) từ nguồn đến động cơ máy bơm. Trong sơ đồ, mạch này thường có tiết diện dây vẽ lớn hơn và nằm ở phía trên hoặc bên trái.
- Mạch điều khiển: Sử dụng dòng điện nhỏ để truyền tín hiệu điều khiển hoạt động của các thiết bị mạch lực (như cuộn hút contactor). Mạch này thường bao gồm nút nhấn, timer, công tắc và được vẽ ở phía dưới hoặc bên phải.

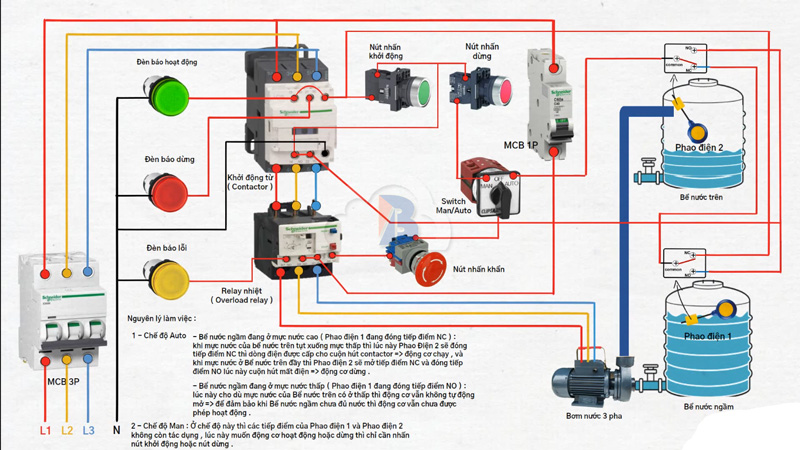

3. Quy trình 5 bước đọc sơ đồ tủ điện điều khiển máy bơm chuẩn xác
Để tránh sai sót, kỹ thuật viên nên tuân thủ trình tự đọc từ nguồn đến thiết bị tải theo các bước sau:
- Xác định nguồn vào: Bắt đầu từ vị trí cấp nguồn và aptomat chính (QF).
- Theo dõi mạch lực: Lần lượt đi theo đường dây qua contactor (KM) đến rơle nhiệt (OL).
- Điểm cuối mạch lực: Xác định thiết bị tải cuối cùng là động cơ máy bơm (M).
- Phân tích mạch điều khiển: Quay lại tìm nguồn điều khiển, các nút nhấn khởi động/dừng (S) và timer (T).
- Kiểm tra thiết bị phụ trợ: Xem xét các đèn báo trạng thái (H) và công tắc chuyển chế độ Auto/Manual.
Cách đọc hệ thống này giúp bạn hiểu rõ nguyên lý hoạt động tổng thể của tủ điện thay vì chỉ nhìn vào các linh kiện rời rạc.
4. Phân biệt sơ đồ điều khiển máy bơm một pha và ba pha
Tùy vào nhu cầu sử dụng dân dụng hay công nghiệp mà sơ đồ sẽ có sự khác biệt rõ rệt:

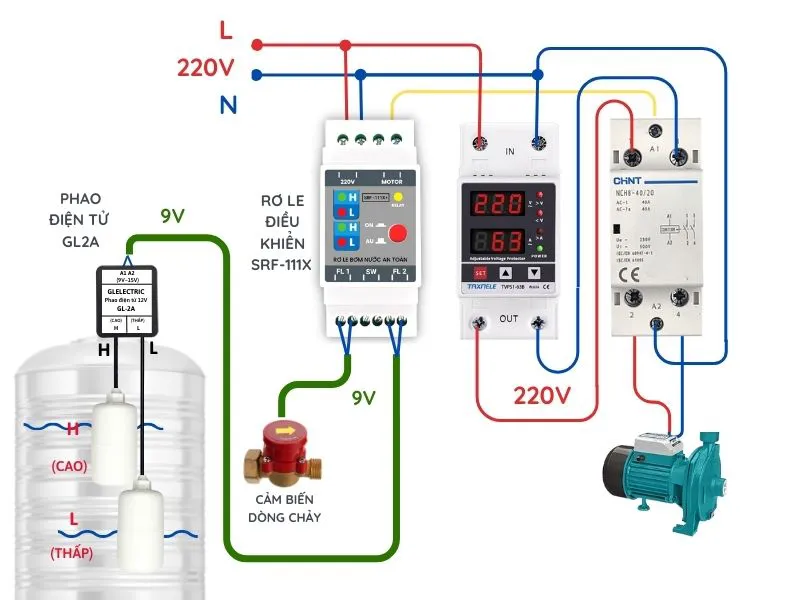

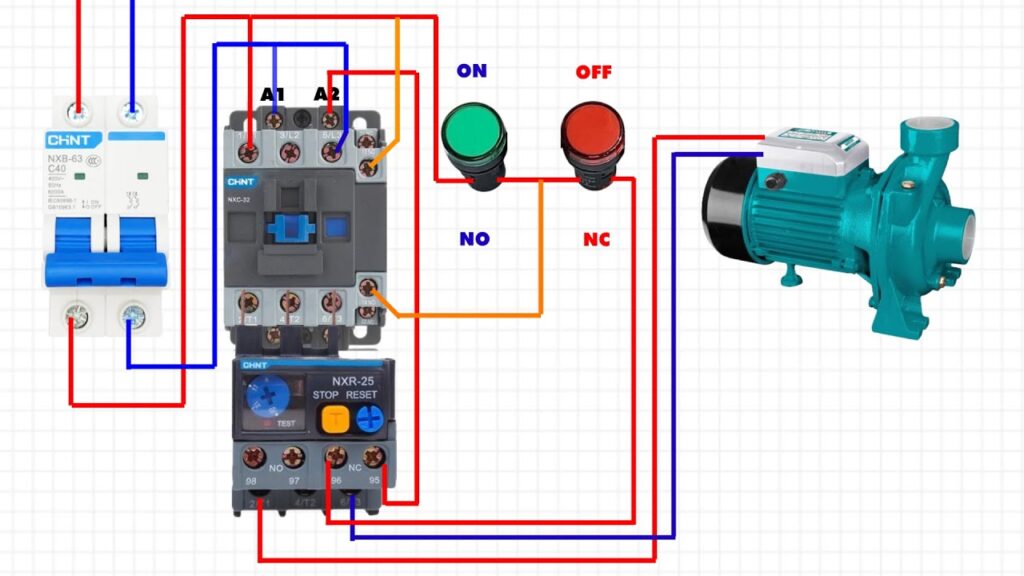

- Đối với máy bơm một pha (220V): Sơ đồ thường đơn giản, sử dụng contactor đơn pha và không cần các mạch chuyển đổi phức tạp như sao – tam giác. Tuy nhiên, cần lưu ý không đấu nhầm dây nóng và dây trung tính trong mạch điều khiển.

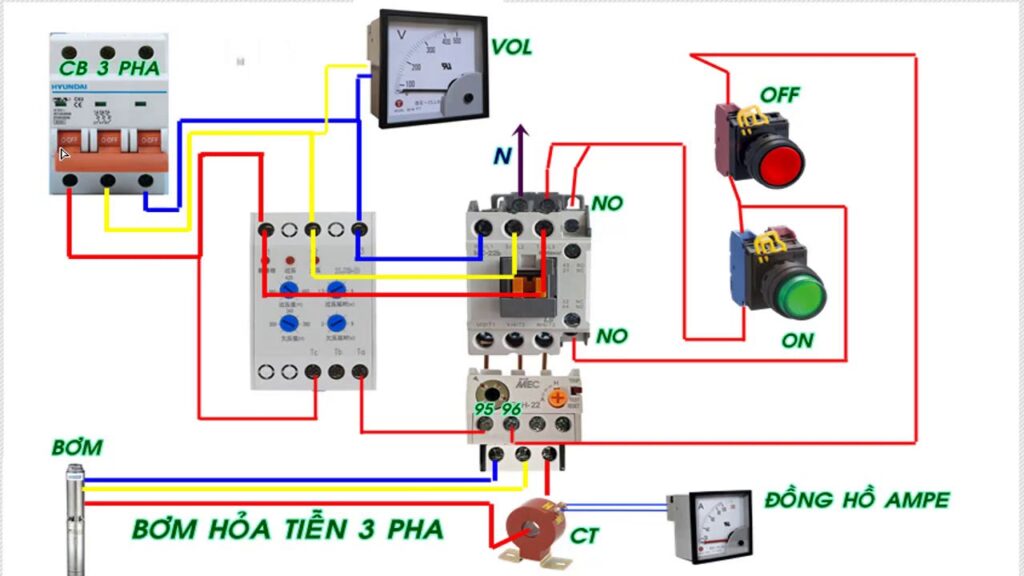

- Đối với máy bơm ba pha (380V): Thường dùng trong công nghiệp với công suất lớn. Sơ đồ yêu cầu theo dõi đủ 3 dây pha (L1, L2, L3) đi qua thiết bị bảo vệ. Đặc biệt, cần chú ý thứ tự pha để đảm bảo máy bơm quay đúng chiều.
5. Những lỗi thường gặp khi đọc sơ đồ điều khiển máy bơm
Ngay cả những thợ điện có kinh nghiệm đôi khi cũng mắc phải các lỗi sau:
- Nhầm lẫn mạch lực và mạch điều khiển: Dẫn đến việc đấu nhầm dây điều khiển vào đường động lực, gây cháy nổ thiết bị.
- Hiểu sai ký hiệu: Ví dụ như nhầm contactor (KM) thành rơle trung gian hoặc đọc rơle nhiệt (OL) thành timer.
- Đọc sai thứ tự pha: Khiến máy bơm quay ngược hoặc không hoạt động, gây hư hại cho hệ thống cánh bơm.
- Không đối chiếu với thực tế: Đọc sơ đồ nhưng không biết vị trí đấu nối thực tế trong tủ điện, gây mất thời gian và mất an toàn khi sửa chữa.
6. Lưu ý khi đọc và kiểm tra sơ đồ trên tủ điện thực tế
Để vận hành hệ thống một cách chủ động, Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội khuyên bạn nên thực hiện các bước kiểm tra thực tế:
- Đối chiếu trực tiếp: In sơ đồ ra giấy và đánh dấu từng thiết bị vật lý trong tủ điện xem có khớp với bản vẽ hay không.
- Kiểm tra tính logic: Thử nghiệm các điều kiện như: bơm có dừng khi quá tải không? Nút Stop có ưu tiên ngắt toàn hệ thống không?.
- Sử dụng thiết bị đo: Dùng đồng hồ VOM để đo điện áp đầu vào, điện trở cuộn hút contactor và các tiếp điểm rơle để xác nhận mạch hoạt động đúng.
- Ghi chú và dán nhãn: Sau khi xác định đúng mạch, hãy ghi chú màu dây và dán nhãn các dây chính theo ký hiệu trên sơ đồ để thuận tiện cho việc bảo trì về sau.
Việc nắm vững kỹ năng đọc sơ đồ không chỉ giúp bạn thao tác chính xác mà còn là chìa khóa để phòng ngừa sự cố điện hiệu quả. Nếu bạn đang cần tư vấn về các giải pháp tủ điện điều khiển máy bơm, hãy liên hệ ngay với chúng tôi.
