Trong kỷ nguyên công nghiệp 4.0, việc tối ưu hóa hiệu suất và kích thước của các hệ thống máy móc là ưu tiên hàng đầu. Một trong những thành phần đóng vai trò “trái tim” điều phối trong các hệ thống máy móc chính là cụm đế van thủy lực (Manifold). Hiện nay, việc thiết kế Manifold không còn dừng lại ở các phương pháp thủ công mà đã chuyển sang sử dụng các phần mềm chuyên dụng hiện đại. Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội tự hào là đơn vị tiên phong trong việc cập nhật và ứng dụng các công nghệ thiết kế tiên tiến này để mang đến những sản phẩm chất lượng nhất cho khách hàng.
Manifold thủy lực là gì và vai trò trong hệ thống?
Cụm đế van điều khiển thủy lực (hay còn gọi là Manifold) là một thành phần thiết yếu trong hệ thống thủy lực, được sử dụng để điều chỉnh dòng chảy của chất lỏng. Thông qua việc điều phối này, Manifold giúp điều khiển quá trình truyền công suất giữa các thiết bị truyền động (như xi lanh, mô tơ), máy bơm và các thành phần khác trong hệ thống.
Dòng chảy của chất lỏng điều áp sẽ được các van thủy lực kiểm soát chặt chẽ và dẫn đến các thiết bị làm việc cụ thể. Có thể ví Manifold như một bảng mạch điện tử, nhưng thay vì dẫn dòng điện, nó dẫn dòng chất lỏng áp suất cao để vận hành máy móc. Việc thiết kế một khối Manifold chuẩn xác không chỉ giúp hệ thống vận hành trơn tru mà còn giảm thiểu đáng kể không gian lắp đặt và các điểm rò rỉ tiềm ẩn.
Đặc điểm cấu trúc và phân loại các khối Manifold
Theo các nguồn tài liệu kỹ thuật, dựa trên cấu trúc và mục đích sử dụng, các block van điều khiển có thể được chia thành nhiều loại đa dạng như: tấm nhỏ, tấm che, tấm lắp van, khối van logic, khối sandwich, ống sub hay khối liên kết. Thực tế, một block van điều khiển hệ thống là một khối tích hợp nhiều loại van thủy lực, phụ kiện và các thành phần khác nhau dựa trên một bản vẽ nguyên lý cụ thể.
Về mặt vật liệu, các khối van này thường có hình chữ nhật và được chế tạo từ các vật liệu có độ bền cao, chịu áp tốt như nhôm, gang hoặc thép. Đây không chỉ là nơi lắp đặt các thành phần thủy lực mà còn đóng vai trò là “trạm giao thông” kết nối các khoang dầu bên trong hệ thống.
Sự phức tạp trong quá trình gia công và chế tạo
Một khối Manifold nhìn bên ngoài có vẻ đơn giản nhưng bên trong lại là một mạng lưới lỗ khoan cực kỳ phức tạp. Khối van được thiết kế với sự phân bổ của các lỗ lắp, lỗ vít kết nối, lỗ chốt và các kênh dẫn dầu để đảm bảo thông tin liên lạc giữa các van mà không bị nhiễu.
Thông thường, một khối Manifold đơn giản nhất cũng cần ít nhất từ 40 đến 60 lỗ khoan. Đối với các hệ thống phức tạp hơn, số lượng lỗ có thể lên đến hàng trăm, tạo thành một mạng lưới lỗ đan chéo nhau. Các kỹ sư phải tính toán kỹ lưỡng các loại lỗ như:
- Lỗ nối thẳng và lỗ bước.
- Lỗ ren để lắp đặt thiết bị.
- Lỗ nghiêng đặc biệt để tối ưu hóa đường đi của dòng chất lỏng.
Việc gia công các lỗ này thường được thực hiện trên các máy công cụ CNC hiện đại để đảm bảo độ chính xác tuyệt đối, tránh hiện tượng xâm thực hoặc sụt giảm áp suất trong quá trình vận hành.
Ứng dụng phần mềm i-Design trong thiết kế Manifold hiện đại
Để giải quyết sự phức tạp trong thiết kế, các hãng lớn như HydraForce đã phát hành phần mềm i-Design. Đây là một công cụ mạnh mẽ hỗ trợ xu hướng tích hợp hệ thống thủy lực điện và ứng dụng toàn cầu cho các cụm đế van điều khiển.
Các tính năng vượt trội của i-Design:
- Công nghệ kéo và thả: Người dùng có thể dễ dàng xây dựng mạch bằng cách kéo và thả các ký hiệu van, cổng, lỗ lắp lên bề mặt ống góp.
- Thư viện đồ sộ: Phần mềm cung cấp thư viện với hơn 500 loại van, bao gồm các dòng van đa chức năng, áp suất cao và cảm biến tải mới nhất.
- Tự động hóa báo cáo: i-Design có khả năng tự động tạo ra hóa đơn vật liệu (BOM) và báo cáo kỹ thuật, giúp việc báo giá và sản xuất trở nên nhanh chóng hơn.

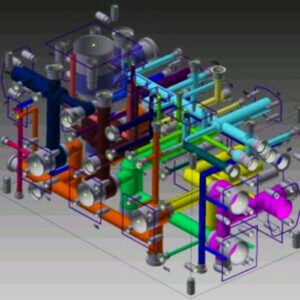

- Tích hợp PRO: Phiên bản nâng cao cho phép tự động hóa thiết kế các mũi khoan chéo bên trong khối van, giúp cải thiện tốc độ thiết kế và khả năng sản xuất.
Đặc biệt, phần mềm này chạy trên nền tảng PC, cho phép tận dụng tối đa sức mạnh xử lý để thiết kế ở định dạng 3D, điều mà các công cụ dựa trên web khó có thể thực hiện hiệu quả.
Tối ưu hóa thời gian với mạch INTEGR8 và tích hợp hệ thống
Để giúp các kỹ sư tiết kiệm thời gian, HydraForce đã đóng gói sẵn các tổ hợp van phổ biến trong các mạch gọi là INTEGR8. Các mạch này bao gồm các bộ truyền động quạt, hệ thống điều khiển hướng và lưu lượng cho máy bơm dịch chuyển cố định hoặc thay đổi. Kỹ sư có thể chọn các mẫu có sẵn này và tùy chỉnh lại cho phù hợp với nhu cầu cụ thể của khách hàng thay vì phải thiết kế lại từ đầu.

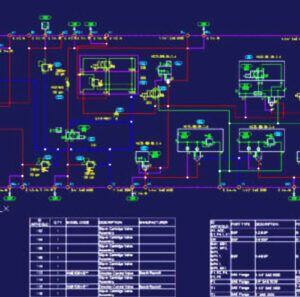

Ngoài ra, i-Design 5 còn có khả năng tích hợp với Automation Studio. Sự kết hợp này cho phép người dùng mô hình hóa và kiểm tra chức năng hoạt động của hệ thống dưới dạng sơ đồ nguyên lý trước khi tiến hành sản xuất thực tế khối Manifold nguyên mẫu. Điều này giúp giảm thiểu rủi ro sai sót kỹ thuật và lãng phí nguyên vật liệu.
Xu hướng phát triển Manifold thủy lực tại Việt Nam
Hiện nay, đối với các ứng dụng xe chuyên dụng và thiết bị di động (mobile), việc sử dụng van Manifold kết hợp với van cartridge (van dạng hộp) đang trở thành một lựa chọn hoàn hảo. Tại thị trường Việt Nam, sự phát triển của công nghệ Manifold và Cartridge được xem là một lộ trình tất yếu để nâng cao năng lực cạnh tranh trong ngành cơ khí thủy lực.
Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội luôn sẵn sàng đồng hành cùng quý khách hàng trong việc tư vấn, thiết kế và cung cấp các giải pháp khối van Manifold tối ưu nhất. Với sự hỗ trợ từ các phần mềm thiết kế hiện đại như i-Design và đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi cam kết mang đến những sản phẩm không chỉ đáp ứng yêu cầu kỹ thuật khắt khe mà còn tối ưu về mặt chi phí và thời gian giao hàng.
