Trong kỷ nguyên công nghiệp hóa hiện đại, hệ thống thủy lực đóng vai trò then chốt trong việc vận hành máy móc thiết bị với công suất lớn và độ chính xác cao. Trong đó, bộ nguồn thủy lực (trạm nguồn thủy lực) được ví như “trái tim” của cả hệ thống, đảm nhiệm vai trò cung cấp năng lượng và điều khiển lưu lượng dầu cho các thiết bị chấp hành. Nhằm giúp quý khách hàng có cái nhìn tổng quan và lựa chọn được thiết bị phù hợp, Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội xin giới thiệu chi tiết về cấu tạo và thông số kỹ thuật của 6 bộ nguồn thủy lực chuyên dụng nhất hiện nay.
1. Bộ nguồn thủy lực mini: Giải pháp nhỏ gọn và linh hoạt
Bộ nguồn thủy lực mini (hydraulic station) là dòng thiết bị được thiết kế tối ưu về kích thước, giúp việc di chuyển, lắp đặt và bảo trì trở nên vô cùng đơn giản. Đây là sự lựa chọn hàng đầu cho các nhà máy sản xuất, chế tạo trong các không gian hạn chế.
Thông số kỹ thuật cơ bản:
- Công suất: Đa dạng từ 1.5Kw đến 2.2Kw tùy theo nguồn điện sử dụng (12VDC, 24VDC hoặc 220VAC).
- Thùng dầu: Sức chứa từ 5 lít đến 30 lít.
- Hệ thống van: Tích hợp từ 1 đến 7 van điện từ (solenoid) cùng hệ thống van kích xả.
Cấu tạo chi tiết:
- Động cơ điện (motor): Công suất 1.5kw – 2.2kw, tốc độ vòng tua đạt 1450 vòng/phút.
- Thùng dầu: Dung tích phổ biến 8 – 10 lít, tích hợp nút thở dầu giúp giảm áp suất khi dầu nóng.
- Hệ thống van: Sử dụng van thủy lực áp suất cao (tối đa 315 bar), có thể lắp đặt van đơn, van kép hoặc ba van tùy nhu cầu.
- Van chỉnh áp: Đảm bảo áp suất hệ thống luôn ở mức an toàn, tránh sự cố quá tải.
2. Bộ nguồn thủy lực 12V: Tối ưu cho hệ thống lưu động
Dòng bộ nguồn 12VDC được thiết kế để đáp ứng nhu cầu tại những nơi không có sẵn nguồn điện lưới hoặc khi sử dụng trạm nguồn công suất lớn không mang lại hiệu quả kinh tế. Thiết bị này thường hoạt động thông qua bình ắc quy hoặc bộ lưu điện.
Thông số kỹ thuật:
- Động cơ: 12V – Công suất 1.6 Kw.
- Thùng dầu: Dung tích khoảng 6 lít.
Cấu tạo đặc trưng:
- Rơ le điện 12V: Đóng ngắt hoạt động điện (lưu ý không chạy liên tục quá 3 phút).
- Bơm thủy lực: Thường là bơm bánh răng, bơm piston hoặc bơm cánh gạt, được lắp trực tiếp với động cơ để chuyển đổi năng lượng.
- Hệ thống van: Bao gồm van một chiều, van tiết lưu, van an toàn và van solenoid để điều khiển hướng dòng chảy.
- Ứng dụng: Thường thấy trong các thiết bị nâng hạ công – nông nghiệp nhờ tính cơ động cao.
3. Bộ nguồn thủy lực 7.5kW: Sức mạnh cho máy móc công nghiệp
Bộ nguồn thủy lực 7.5kW (tương đương 10HP) là thiết bị không thể thiếu trong các dây chuyền sản xuất lớn, máy xúc, xe nâng hoặc các hệ thống nâng hạ công nghiệp. Theo thông tin từ Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội, dòng máy này nổi tiếng với sự ổn định và khả năng tháo lắp linh hoạt để bảo dưỡng.
Thông số kỹ thuật:
- Công suất: 7.5kW (10HP), sử dụng điện áp 3 pha 380V.
- Lưu lượng bơm: Khoảng 17 lít/phút với áp suất tối đa đạt 230 bar.
- Thùng dầu: Thể tích lớn lên tới 600 lít, đảm bảo khả năng giải nhiệt tự nhiên tốt.
Cấu tạo và linh kiện:
- Động cơ điện: Sử dụng các dòng motor chất lượng cao từ các thương hiệu như Hitachi, Siemens, Mitsubishi… với tốc độ 1450 vòng/phút.
- Van điều khiển: Sử dụng van điện 4/3 (size 03) giúp điều khiển xi lanh hai chiều linh hoạt, lưu lượng thoát dầu tốt lên đến 60 lít/phút.
- Phụ kiện đi kèm: Có thể lắp thêm quạt làm mát dầu, lọc hồi và van áp suất theo module để bảo vệ hệ thống.

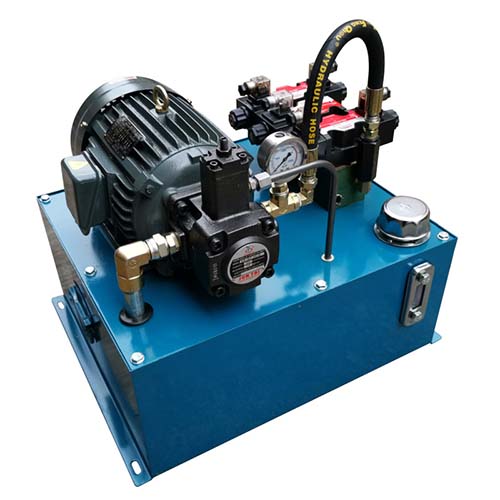

4. Bộ nguồn thủy lực 15kW: Chuyên dụng cho tải trọng nặng
Đối với các loại xi lanh cỡ lớn và máy móc công nghiệp nặng, bộ nguồn 15kW (20HP) là sự lựa chọn tối ưu nhất. Sản phẩm được thiết kế cực kỳ chắc chắn, bền bỉ và luôn có sẵn phụ tùng thay thế khi cần thiết.
Thông số nổi bật:
- Áp suất: Ngưỡng vận hành an toàn là 250 bar, tuy nhiên có thể đạt áp suất tối đa lên đến 315 bar.
- Lưu lượng: Tối đa đạt 58 lít/phút.
- Thùng dầu: Thể tích tối đa 400 lít.
Cấu tạo kỹ thuật:
- Bơm Piston: Điểm đặc biệt là sử dụng bơm piston có khả năng tự điều chỉnh lưu lượng và chịu áp suất cực cao.
- Van chống lún: Một bộ phận quan trọng giúp duy trì áp suất cho hệ thống ngay cả khi máy ngừng hoạt động.
- Van tiết lưu: Cho phép điều chỉnh tốc độ dòng chảy, từ đó kiểm soát tốc độ của xi lanh thủy lực một cách chính xác.
5. Bộ nguồn thủy lực 2.2kW: Hiệu suất cao và tiết kiệm điện năng
Trạm nguồn 2.2kW được ứng dụng rộng rãi trong việc nâng hạ bửng xe tải, xây dựng và sửa chữa sự cố điện. Ưu điểm lớn nhất của dòng này là khả năng tiết kiệm điện năng trong khi vẫn đảm bảo năng suất làm việc vượt trội.
Thông số kỹ thuật:
- Điện áp: Linh hoạt giữa 220V/50Hz hoặc 380V/50Hz.
- Áp suất tối đa: Đạt khoảng 70 bar.
- Dung tích thùng dầu: Từ 5 lít đến 60 lít tùy model.
Cấu tạo chi tiết:
- Vật liệu: Thùng chứa dầu thường được làm bằng inox bền bỉ.
- Van phân phối: Sử dụng tay gạt để điều khiển, cho phép người dùng điều chỉnh lưu lượng dầu thông qua góc mở của van.
- Hệ thống làm mát: Tích hợp quạt làm mát để duy trì nhiệt độ dầu ổn định trong quá trình vận hành liên tục.
6. Bộ nguồn thủy lực 220V (DS 1.5-VP20): Tiện lợi cho dân dụng và công nghiệp
Bộ nguồn thủy lực 220V là thiết bị sử dụng nguồn điện 1 pha phổ biến, giúp việc triển khai lắp đặt tại các xưởng sản xuất nhỏ lẻ trở nên dễ dàng hơn bao giờ hết.
Thông số kỹ thuật:
- Động cơ: 1.6kw – 2.2kw, tốc độ 1500 vòng/phút.
- Bơm thủy lực: Lưu lượng 20L/7 Mpa, sử dụng bơm bánh răng hoặc piston công suất nhỏ từ 1.5cc đến 4.0cc.
- Thùng dầu: Sức chứa khoảng 50 lít.
Cấu tạo đặc trưng:
- Bộ lọc hồi: Nhiệm vụ quan trọng là lọc sạch dầu khi van xả đẩy dầu về thùng, đảm bảo tuổi thọ cho thiết bị.
- Nắp thùng dầu: Thiết kế có nút thở giúp thoát hơi và tản nhiệt hiệu quả.
- Thiết bị hỗ trợ: Bao gồm đồng hồ đo áp suất, thước đo dầu và rơ-le bảo vệ.
Hy vọng những thông tin tổng hợp trên đã giúp bạn hiểu rõ hơn về cấu tạo và thông số của các bộ nguồn thủy lực phổ biến. Việc lựa chọn đúng loại bộ nguồn không chỉ giúp tăng năng suất lao động mà còn đảm bảo an toàn tuyệt đối cho hệ thống máy móc của bạn.
Nếu bạn đang tìm kiếm một đơn vị uy tín để tư vấn và cung cấp các giải pháp thủy lực tối ưu, hãy liên hệ ngay với Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội. Chúng tôi cam kết mang đến những sản phẩm chất lượng cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp nhất.
