Trong kỷ nguyên công nghiệp hóa hiện đại, các thiết bị tự động hóa đóng vai trò then chốt trong việc nâng cao năng suất và độ chính xác của dây chuyền sản xuất. Một trong những thành phần không thể thiếu chính là xi lanh khí nén. Bài viết này, Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, phân loại cũng như cách tính toán thông số kỹ thuật chuẩn xác nhất cho thiết bị này.
Xi lanh khí nén (Pneumatic Cylinder) là gì?
Xi lanh khí nén, có tên tiếng Anh chuyên ngành là Pneumatic Cylinder, hay còn được giới kỹ thuật gọi với tên phổ biến khác là ben khí nén. Đây là một loại thiết bị cơ học sử dụng năng lượng từ khí nén để tạo ra lực và chuyển động cơ năng.
Cụ thể, xi lanh hoạt động dựa trên nguyên lý chuyển hóa năng lượng của khí nén thành động năng. Khi khí nén được đưa vào buồng xi lanh, áp suất khí sẽ đẩy piston di chuyển theo hướng mong muốn. Thông qua sự chuyển động này, xi lanh truyền động đến các thiết bị ngoại vi khác để thực hiện các công việc như nâng, hạ, đẩy hoặc ép sản phẩm trong các ứng dụng thực tế.
Cấu tạo chi tiết của xi lanh khí nén
Để một hệ thống khí nén vận hành trơn tru, việc hiểu rõ cấu tạo của xi lanh là vô cùng quan trọng. Theo các tài liệu kỹ thuật, một chiếc xi lanh khí nén tiêu chuẩn bao gồm các thành phần cơ bản sau:
- Thân trụ (Barrel): Là bộ phận chứa piston và chịu áp suất trực tiếp từ khí nén.
- Pít tông (Piston): Thành phần chính di chuyển bên trong thân trụ để chuyển đổi áp suất thành lực cơ học.
- Trục pít tông (Piston rod): Được gắn vào pít tông để truyền lực ra bên ngoài thiết bị.
- Các lỗ cấp và thoát khí (Cap-end port & Rod-end port): Đây là các cổng dẫn khí vào và ra để điều khiển hành trình của piston.
Ngoài các bộ phận chính trên, xi lanh còn có các gioăng phớt làm kín để ngăn chặn rò rỉ khí và đảm bảo hiệu suất làm việc tối đa.
Phân loại xi lanh khí nén phổ biến hiện nay

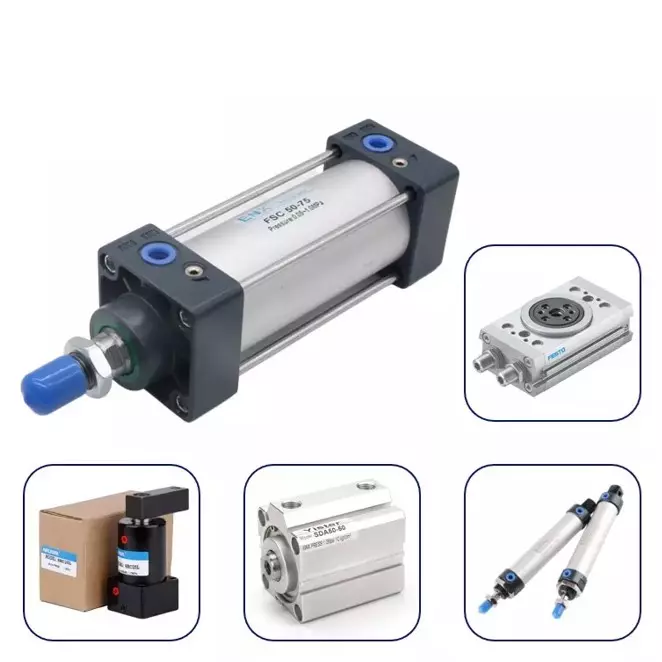

Trên thị trường hiện nay có rất đa dạng các loại mẫu mã, chủng loại xi lanh khí nén với mức giá khác nhau tùy vào xuất xứ và tính năng. Tuy nhiên, về mặt kỹ thuật, chúng thường được chia thành 2 dòng cơ bản:
- Xi lanh tác động đơn (Single Acting): Đây là loại xi lanh chỉ sử dụng khí nén để tạo ra lực đẩy hoặc kéo theo một hướng nhất định. Thông thường, hành trình ngược lại sẽ được thực hiện bằng lực lò xo hoặc ngoại lực tác động.

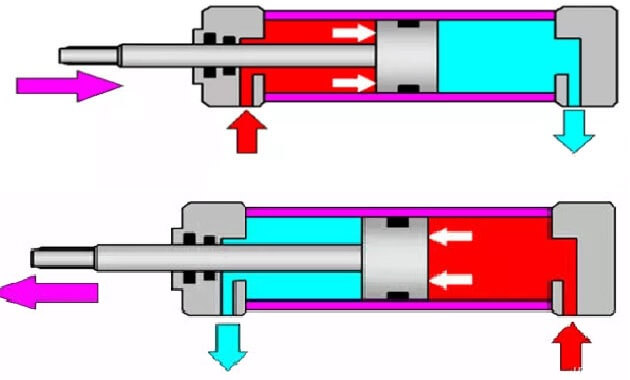

- Xi lanh tác động kép (Double Acting): Đây là dòng xi lanh cho phép ứng dụng lực đẩy khí nén ở cả hai hướng hành trình di chuyển. Cơ cấu dẫn động này thường có thanh đẩy ở hai đầu piston, giúp việc điều khiển linh hoạt và mạnh mẽ hơn.
Tại Việt Nam, các dòng xi lanh có hành trình đa dạng từ 25mm, 50mm đến 1000mm đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.
Cách chọn mua xi lanh khí nén phù hợp
Việc lựa chọn đúng loại xi lanh không chỉ giúp hệ thống hoạt động ổn định mà còn tiết kiệm chi phí đầu tư. Khi chọn mua, bạn cần lưu ý các yếu tố sau:
- Mục đích sử dụng: Xác định rõ bạn cần xi lanh tác động đơn hay tác động kép cho công việc của mình.
- Thông số kỹ thuật: Cần tính toán kỹ lưỡng về hành trình (Lxl), thời gian hành trình, tải trọng (F), đường kính (D) và áp lực khí nén của hệ thống.
- Môi trường làm việc: Đảm bảo xi lanh có thể chịu được nhiệt độ và độ ẩm tại nơi lắp đặt.
Để có sự tư vấn chuyên sâu hơn, bạn có thể liên hệ với Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội – đơn vị uy tín trong việc cung cấp các giải pháp tự động hóa toàn diện.
Công thức và cách tính toán thông số xi lanh khí nén
Đây là phần quan trọng nhất để đảm bảo xi lanh bạn mua về có thể đáp ứng được công việc. Dưới đây là công thức tính toán lực Cylinder dựa trên các nguồn tài liệu kỹ thuật:

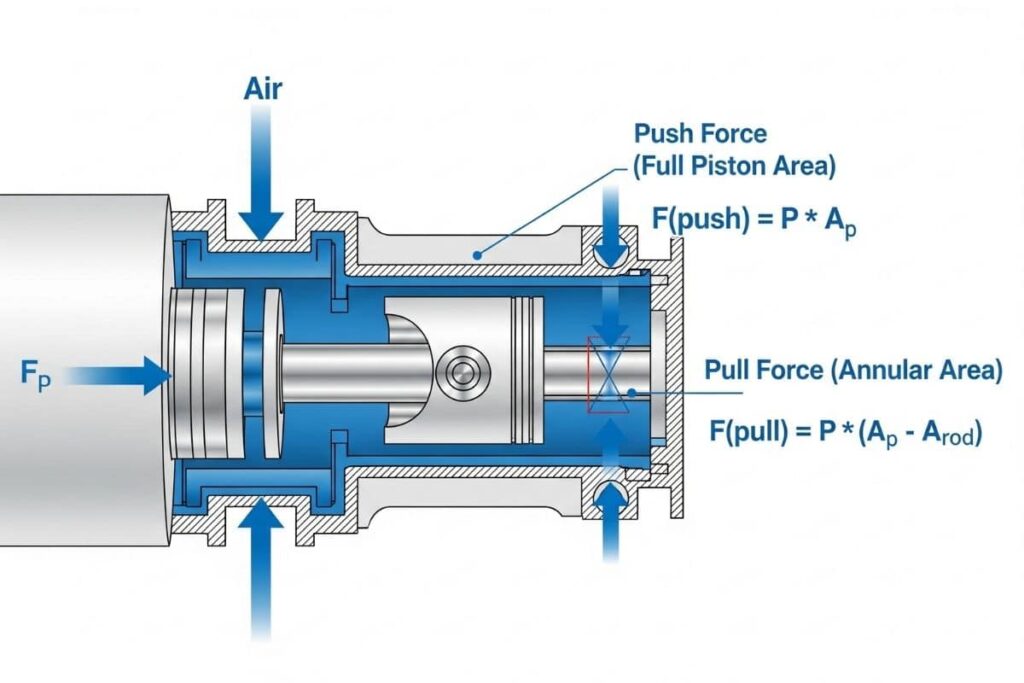

Công thức tính lực đẩy của Cylinder: $$F = P \times A$$
Trong đó:
- F: Lực của Cylinder (đơn vị: kg hoặc N).
- P: Áp suất khí nén cung cấp (đơn vị: $kg/cm^2$ hoặc Pa).
- A: Diện tích của piston (đơn vị: $cm^2$).
Ví dụ thực tế: Giả sử bạn cần tính toán lực cho một xi lanh có đường kính piston là 80mm ($D = 8cm$) và áp suất máy nén khí cung cấp là $6kg/cm^2$.
- Tính diện tích piston: $A = (\pi \times D^2) / 4 = (3.14 \times 8^2) / 4 = 50.24 cm^2$.
- Tính lực đẩy: $F = P \times A = 6 \times 50.24 = 301.44 kg$.
Ngoài ra, để tìm đường kính xi lanh phù hợp khi đã biết tải trọng (F) và áp suất (P), bạn có thể dùng công thức: $$D = \sqrt{\frac{F \times 4}{P \times \pi}}$$
Việc tính toán chính xác sẽ giúp bạn tránh tình trạng chọn xi lanh quá yếu không đẩy được tải, hoặc quá lớn gây lãng phí năng lượng khí nén.
Các thương hiệu xi lanh khí nén uy tín và báo giá
Hiện nay, người tiêu dùng Việt Nam có rất nhiều lựa chọn từ các thương hiệu nổi tiếng thế giới. Tùy vào ngân sách và yêu cầu kỹ thuật, bạn có thể tham khảo các hãng như:
- STNC: Thương hiệu nổi tiếng về chất lượng ổn định và giá thành rất phù hợp với túi tiền của đa số người dùng.
- SMC, Airtac, TPC, TPM: Đây là những hãng cung cấp linh kiện khí nén hàng đầu, đa dạng về mẫu mã và hành trình.
Giá xi lanh khí nén thường phụ thuộc vào kích thước đường kính, độ dài hành trình và thương hiệu sản xuất. Để nhận được báo giá chính xác và cạnh tranh nhất, quý khách nên tìm đến các đơn vị phân phối chính thức.
Tại sao nên chọn sản phẩm tại Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội?
Công ty TNHH giải pháp tự động hóa và thủy lực Hà Nội tự hào là đơn vị đi đầu trong lĩnh vực cung cấp các thiết bị khí nén và thủy lực tại thị trường miền Bắc và toàn quốc. Chúng tôi cam kết mang đến cho khách hàng:
- Sản phẩm chính hãng từ các thương hiệu lớn như STNC, Airtac, SMC.
- Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ tính toán và lựa chọn thiết bị tối ưu nhất cho hệ thống của bạn.
- Chính sách bảo hành dài hạn và hỗ trợ giao hàng nhanh chóng.
